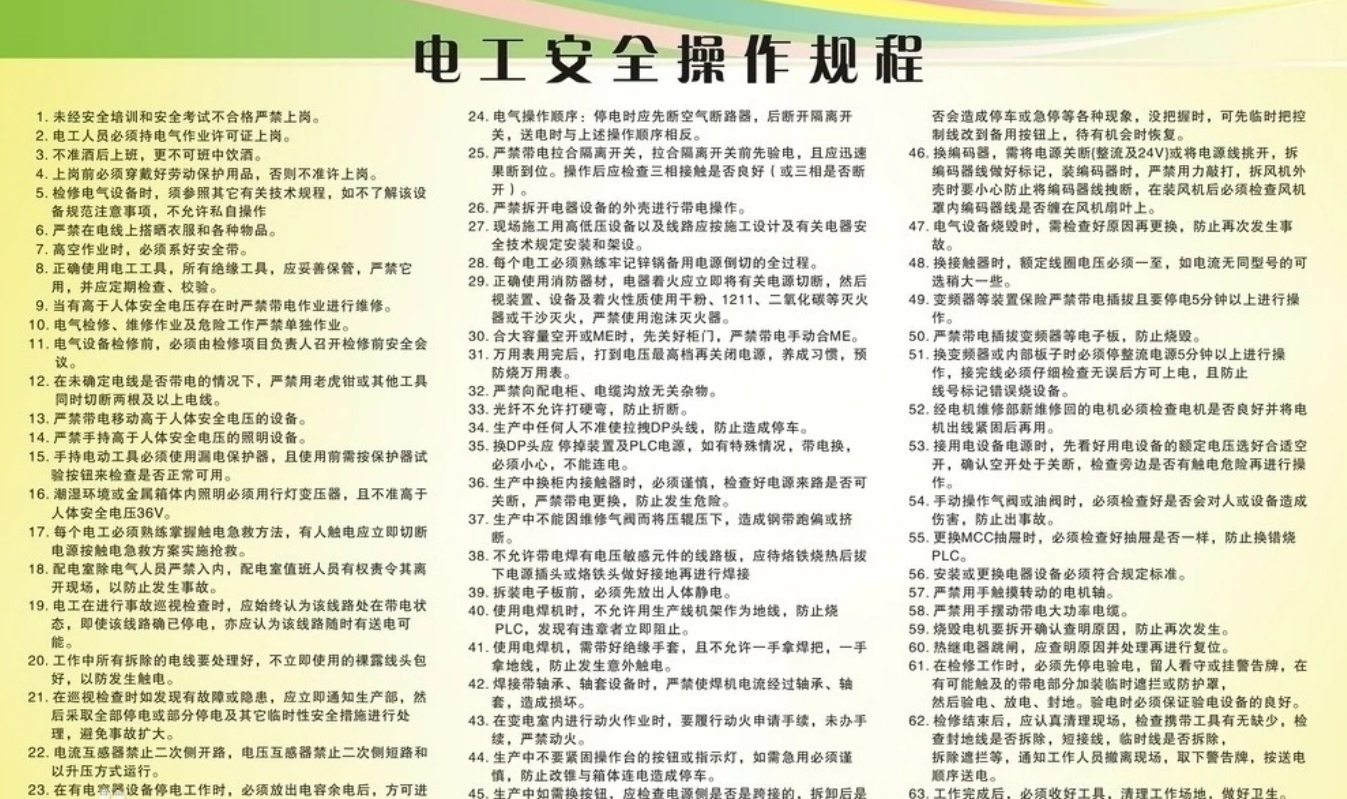

电工安全操作规程
1. 未经安全培训和安全考试不合格严禁上岗。
2. 电工人员必须持电气作业许可证上岗。
3. 不准酒后上班，更不可班中饮酒。
4. 上岗前必须穿戴好劳动保护用品，否则不准许上岗。
5. 检修电气设备时，须参照其它有关技术规程，如不了解该设备规范注意事项，不允许私自操作
6. 严禁在电线上搭晒衣服和各种物品。
7. 高空作业时，必须系好安全带。
8. 正确使用电工工具，所有绝缘工具，应妥善保管，严禁它用，并应定期检查、校验。
9. 当有高于人体安全电压存在时严禁带电作业进行维修。
10. 电气检修、维修作业及危险工作严禁单独作业。
11. 电气设备检修前，必须由检修项目负责人召开检修前安全会议。
12. 在未确定电线是否带电的情况下，严禁用老虎钳或其他工具同时切断两根及以上电线。
13. 严禁带电移动高于人体安全电压的设备。
14. 严禁手持高于人体安全电压的照明设备。
15. 手持电动工具必须使用漏电保护器，且使用前需按保护器试验按钮来检查是否正常可用。
16. 潮湿环境或金属箱体内照明必须用行灯变压器，且不准高于人体安全电压36V。
17. 每个电工必须熟练掌握触电急救方法，有人触电应立即切断电源按触电急救方案实施抢救。
18. 配电室除电气人员严禁入内，配电室值班人员有权责令其离开现场，以防止发生事故。
19. 电工在进行事故巡视检查时，应始终认为该线路处在带电状态，即使该线路确已停电，亦应认为该线路随时有送电可能。
20. 工作中所有拆除的电线要处理好，不立即使用的裸露线头包好，以防发生触电。
21. 在巡视检查时如发现有故障或隐患，应立即通知生产方然后采取全部停电或部分停电及其它临时性安全措施进行处理，避免事故扩大。
22. 电流互感器禁止二次侧开路，电压互感器禁止二次侧短路和以升压方式运行。
23. 在有电容器设备停电工作时，必须放出电容余电后，方可进行工作。
24. 电气操作顺序：停电时应先断空气断路器，后断开隔离开关，送电时与上述操作顺序相反。
25. 严禁带电拉合隔离开关，拉合隔离开关前先验电，且应迅速果断到位。操作后应检查三相接触是否良好（或三相是否断开）。
26. 严禁拆开电器设备的外壳进行带电操作。
27. 现场施工用高低压设备以及线路应按施工设计及有关电器安全技术规定安装和架设。
28. 每个电工必须熟练牢记锌锅备用电源倒切的全过程。
29. 正确使用消防器材，电器着火应立即将有关电源切断，然后视装置、设备及着火性质使用干粉、1211、二氧化碳等灭火器或干沙灭火，严禁使用泡沫灭火器。
30. 合大容量空开或ME时，先关好柜门，严禁带电手动合ME。
31. 万用表用完后，打到电压最高档再关闭电源，养成习惯，预防烧万用表。
32. 严禁向配电柜、电缆沟放无关杂物。
33. 光纤不允许打硬弯，防止折断。
34. 生产中任何人不准使拉拽DP头线，防止造成停车。
35. 换DP头应 停掉装置及PLC电源，如有特殊情况，带电换，必须小心，不能连电.
36. 生产中换柜内接触器时，必须谨慎，检查好电源来路是否可关断，严禁带电更换，防止发生危险。
37. 生产中不能因维修气阀而将压辊压下，造成钢带跑偏或挤断。
38. 不允许带电焊有电压敏感元件的线路板，应待烙铁烧热后拔下电源插头或烙铁头做好接地再进行焊接
39. 拆装电子板前，必须先放出人体静电。
40. 使用电焊机时，不允许用生产线机架作为地线，防止烧PLC，发现有违章者立即阻止。
41. 使用电焊机，需带好绝缘手套，且不允许一手拿焊把，一手拿地线，防止发生意外触电。
42. 焊接带轴承、轴套设备时，严禁使焊机电流经过轴承、轴套，造成损坏。
43. 在变电室内进行动火作业时，要履行动火申请手续，未办手续，严禁动火。
44. 生产中不要紧固操作台的按钮或指示灯，如需急用必须谨慎，防止改锥与箱体连电造成停车。
45. 生产中如需换按钮，应检查电源侧是否是跨接的，拆卸后是否会造成停车或急停等各种现象，没把握时，可先临时把控制线改到备用按钮上，待有机会时恢复。
46. 换编码器，需将电源关断{整流及24V}或将电源线挑开，拆编码器线做好标记，装编码器时，严禁用力敲打，拆风机外壳时要小心防止将编码器线拽断，在装风机后必须检查风机罩内编码器线是否缠在风机扇叶上。
47. 电气设备烧毁时，需检查好原因再更换，防止再次发生事故。
48. 换接触器时，额定线圈电压必须一至，如电流无同型号的可选稍大一些。
49. 变频器等装置保险严禁带电插拔且要停电5分钟以上进行操作。
50. 严禁带电插拔变频器等电子板，防止烧毁。
51. 换变频器或内部板子时必须停整流电源5分钟以上进行操作，接完线必须仔细检查无误后方可上电，且防止线号标记错误烧设备。
52. 经电机维修部新维修回的电机必须检查电机是否良好并将电机出线紧固后再用。
53. 接用电设备电源时，先看好用电设备的额定电压选好合适空开，确认空开处于关断，检查旁边是否有触电危险再进行操作。
54. 手动操作气阀或油阀时，必须检查好是否会对人或设备造成伤害，防止出事故。
55. 更换MCC抽屉时，必须检查好抽屉是否一样，防止换错烧PLC。
56. 安装或更换电器设备必须符合规定标准。
57. 严禁用手触摸转动的电机轴。
58. 严禁用手摆动带电大功率电缆。
59. 烧毁电机要拆开确认查明原因，防止再次发生。
60. 热继电器跳闸，应查明原因并处理再进行复位。
61. 在检修工作时，必须先停电验电，留人看守或挂警告牌，在有可能触及的带电部分加装临时遮拦或防护罩，然后验电、放电、封地。验电时必须保证验电设备的良好。
62. 检修结束后，应认真清理现场，检查携带工具有无缺少，检查封地线是否拆除，短接线，临时线是否拆除，拆除遮拦等，通知工作人员撤离现场，取下警告牌，按送电顺序送电。
63. 工作完成后，必须收好工具，清理工作场地，做好卫生。
华为vlan配置

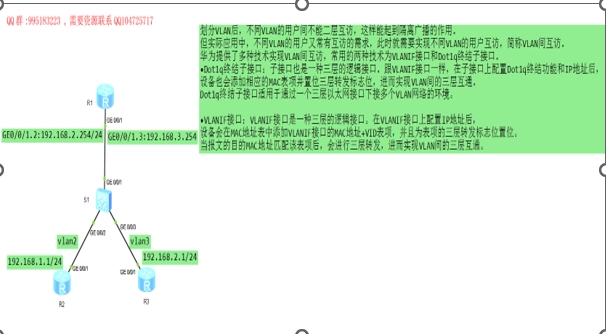

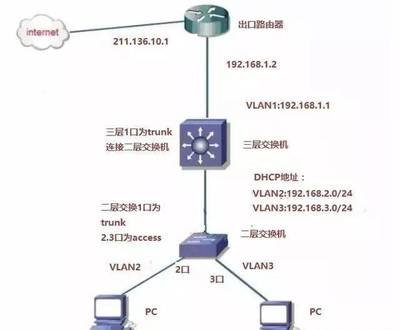

VLAN间通信实验
一、组网需求
划分VLAN后，不同VLAN的用户间不能二层互访，这样能起到隔离广播的作用。但实际应用中，不同VLAN的用户又常有互访的需求，此时就需要实现不同VLAN的用户互访，简称VLAN间互访。
华为提供了多种技术实现VLAN间互访，常用的两种技术为VLANIF接口和Dot1q终结子接口。
• Dot1q终结子接口：子接口也是一种三层的逻辑接口。跟VLANIF接口一样，在子接口上配置Dot1q终结功能和IP地址后，设备也会添加相应的MAC表项并置位三层转发标志位，进而实现VLAN间的三层互通。Dot1q终结子接口适用于通过一个三层以太网接口下接多个VLAN网络的环境。
• VLANIF接口：VLANIF接口是一种三层的逻辑接口。在VLANIF接口上配置IP地址后，设备会在MAC地址表中添加VLANIF接口的MAC地址+VID表项，并且为表项的三层转发标志位置位。当报文的目的MAC地址匹配该表项后，会进行三层转发，进而实现VLAN间的三层互通。
二、eNSP实验视频：
三、配置思路
1. 配置Dot1q终结子接口方法实现VLAN间互访
2. 配置VLANIF接口方法实现VLAN间互访
四、配置步骤
步骤 1 设备基础配置
# 完成路由器的命名、物理接口的IP地址配置
R1:GE0/0/1.2:192.168.2.254/24,GE0/0/1.3:192.168.3.254/24
R2:GE0/0/1:192.168.2.1/24
R3:GE0/0/1:192.168.3.1/24
S1:GE0/0/2属于vlan2
S1：GE0/0/3属于vlan3
步骤 2 设备基础配置
# 给R1、R2、R3和S1命名
略。
# R2和R3的IP地址及网关配置
system-view
Enter system view, return user view with Ctrl+Z.
[R2]interface GigabitEthernet 0/0/1
[R2-GigabitEthernet0/0/1]ip address 192.168.2.1 24
[R2-GigabitEthernet0/0/1]quit
[R2]ip route-static 0.0.0.0 0 192.168.2.254
配置默认路由，相当于给设备配置了网关。
system-view
Enter system view, return user view with Ctrl+Z.
[R3]interface GigabitEthernet 0/0/1
[R3-GigabitEthernet0/0/1]ip address 192.168.3.1 24
[R3-GigabitEthernet0/0/1]quit
[R3]ip route-static 0.0.0.0 0 192.168.3.254
# 在S1上对R2和R3进行VLAN划分
[S1]vlan batch 2 3
Info: This operation may take a few seconds. Please wait for a moment...done.
[S1]interface GigabitEthernet 0/0/2
[S1-GigabitEthernet0/0/2]port link-type access
[S1-GigabitEthernet0/0/2]port default vlan 2
[S1-GigabitEthernet0/0/2]quit
[S1]interface GigabitEthernet 0/0/3
[S1-GigabitEthernet0/0/3]port link-type access
[S1-GigabitEthernet0/0/3]port default vlan 3
步骤 3 通过Dot1q终结子接口实现VLAN间互访
# 配置S1上的Trunk接口
[S1]interface GigabitEthernet 0/0/1
[S1-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 3
因为VLAN间互访数据要由R1来终结VLAN，所以S1和R1之间的链路要允许VLAN2和VLAN3通过。
# 在R1上创建并配置Dot1q终结子接口
[R1]interface GigabitEthernet 0/0/1.2
创建并进入子接口视图。2代表子接口的编号，一般建议子接口编号与VLAN ID相同，方便记忆。
[R1-GigabitEthernet0/0/1.2]dot1q termination vid 2
dot1q termination vid vlan-id命令用来配置子接口Dot1q终结的VLAN ID。
以此配置为例：当GigabitEthernet0/0/1接口收到带有VLAN 2标签的数据之后，会交由2号子接口进行VLAN终结操作并做后续处理。从2号子接口发出的数据也会带上VLAN 2的标签。
[R1-GigabitEthernet0/0/1.2]arp broadcast enable
终结子接口不能转发广播报文，在收到广播报文后它们直接把该报文丢弃。为了允许终结子接口能转发广播报文，可以通过在子接口上执行命令arp broadcast enable使能终结子接口的ARP广播功能。部分设备默认使能该功能，此命令的配置根据设备而定。
[R1-GigabitEthernet0/0/1.2]ip address 192.168.2.254 24
[R1-GigabitEthernet0/0/1.2]quit
[R1]interface GigabitEthernet 0/0/1.3
[R1-GigabitEthernet0/0/1.3]dot1q termination vid 3
[R1-GigabitEthernet0/0/1.3]arp broadcast enable
[R1-GigabitEthernet0/0/1.3]ip address 192.168.3.254 24
[R1-GigabitEthernet0/0/1.3]quit
# 检测VLAN间互访联通性
ping 192.168.3.1
PING 192.168.3.1: 56 data bytes, press CTRL_C to break
Reply from 192.168.3.1: bytes=56 Sequence=1 ttl=254 time=60 ms
Reply from 192.168.3.1: bytes=56 Sequence=2 ttl=254 time=40 ms
Reply from 192.168.3.1: bytes=56 Sequence=3 ttl=254 time=110 ms
Reply from 192.168.3.1: bytes=56 Sequence=4 ttl=254 time=70 ms
Reply from 192.168.3.1: bytes=56 Sequence=5 ttl=254 time=100 ms
--- 192.168.3.1 ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 40/76/110 ms
tracert 192.168.3.1
traceroute to 192.168.3.1(192.168.3.1), max hops: 30 ,packet length: 40,press CTRL_C to break
1 192.168.2.254 30 ms 50 ms 50 ms
2 192.168.3.1 70 ms 60 ms 60 ms
此时VLAN2和VLAN3之间已经可以正常的互访。
步骤 4 通过VLANIF接口实现VLAN间互访
# 清除上一步配置
[S1]interface GigabitEthernet 0/0/1
[S1-GigabitEthernet0/0/1]undo port trunk allow-pass vlan 2 3
[S1-GigabitEthernet0/0/1]undo port link-type
[R1]undo interface GigabitEthernet 0/0/1.2
[R1]undo interface GigabitEthernet 0/0/1.3
# 在S1上创建相应的VLANIF接口
[S1]interface Vlanif 2
interface vlanif vlan-id命令用来创建VLANIF接口并进入VLANIF接口视图。只有先通过命令创建VLAN后，才能执行interface vlanif命令创建VLANIF接口。
[S1-Vlanif2]ip address 192.168.2.254 24
[S1-Vlanif2]quit
[S1]interface Vlanif 3
[S1-Vlanif3]ip address 192.168.3.254 24
[S1-Vlanif3]quit
# 检测VLAN间互访联通性
ping 192.168.3.1
PING 192.168.3.1: 56 data bytes, press CTRL_C to break
Reply from 192.168.3.1: bytes=56 Sequence=1 ttl=254 time=100 ms
Reply from 192.168.3.1: bytes=56 Sequence=2 ttl=254 time=50 ms
Reply from 192.168.3.1: bytes=56 Sequence=3 ttl=254 time=50 ms
Reply from 192.168.3.1: bytes=56 Sequence=4 ttl=254 time=60 ms
Reply from 192.168.3.1: bytes=56 Sequence=5 ttl=254 time=70 ms
--- 192.168.3.1 ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 50/66/100 ms
tracert 192.168.3.1
traceroute to 192.168.3.1(192.168.3.1), max hops: 30 ,packet length: 40,press CTRL_C to break
1 192.168.2.254 40 ms 30 ms 20 ms
2 192.168.3.1 40 ms 30 ms 40 ms
此时VLAN2和VLAN3之间已经可以正常的互访。
六、配置参考
S1的配置
#
sysname S1
#
vlan batch 2 to 3
#
interface Vlanif2
ip address 192.168.2.254 255.255.255.0
#
interface Vlanif3
ip address 192.168.3.254 255.255.255.0
#
interface GigabitEthernet0/0/2
port link-type access
port default vlan 2
#
interface GigabitEthernet0/0/3
port link-type access
port default vlan 3
#
return
R2的配置
#
sysname R2
#
interface GigabitEthernet0/0/1
ip address 192.168.2.1 255.255.255.0
#
ip route-static 0.0.0.0 0.0.0.0 192.168.2.254
#
return
R3的配置
#
sysname R3
#
interface GigabitEthernet0/0/1
ip address 192.168.3.1 255.255.255.0
#
ip route-static 0.0.0.0 0.0.0.0 192.168.3.254
#
return
